产品介绍

煤矿刮板输送机主要用于中小型煤机矿井下采煤工作面运输煤炭，依靠刮板链牵引，刮板链需穿过链轮，运用无极闭合循环方式，实现煤炭物料循环运输。

行业应用

煤矿刮板输送机主要用于煤炭薄煤层或极薄煤层、中厚或厚煤层和缓倾斜煤层输送煤炭，也可用于掘起巷道运输和顺槽运输，配套采煤机时，刮板输送机中部槽也是采煤机的行走轨道。

突出优势

1、机身低矮，占地空间小，可以水平弯曲，随采煤机移动而移动，减少了控顶距，能够垂直弯曲，可以弥补底板高低不平的影响。

2、结构强度高，能够适应采煤工作面较为恶劣的工作环境。

3、可以作采煤机的运行轨道，还可兼具移架时的支点。

4、结构简单，在输送长度上可任意点进料或卸料。

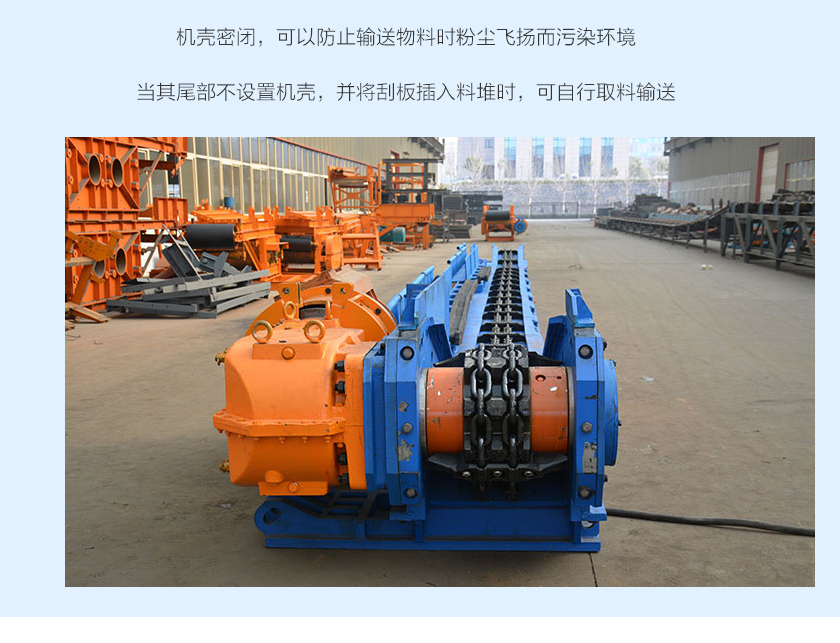

5、机壳密闭，可以防止输送物料时粉尘飞扬而污染环境。

6、当其尾部不设置机壳，并将刮板插入料堆时，可自行取料输送。

细节与结构

煤矿刮板输送机是由刮板、链条、电动机、减速机、机头链轮、液力耦合器、护轴板、中部槽、机尾等部分组成。

机身是输送机的送煤部分，由槽体和刮板链组成。槽体是输送机机身的主体，是荷载和刮板链的支承和导向部件，由钢板焊接压制成型，分为中部槽、调节槽和连接槽。刮板链由链环和刮板组成。

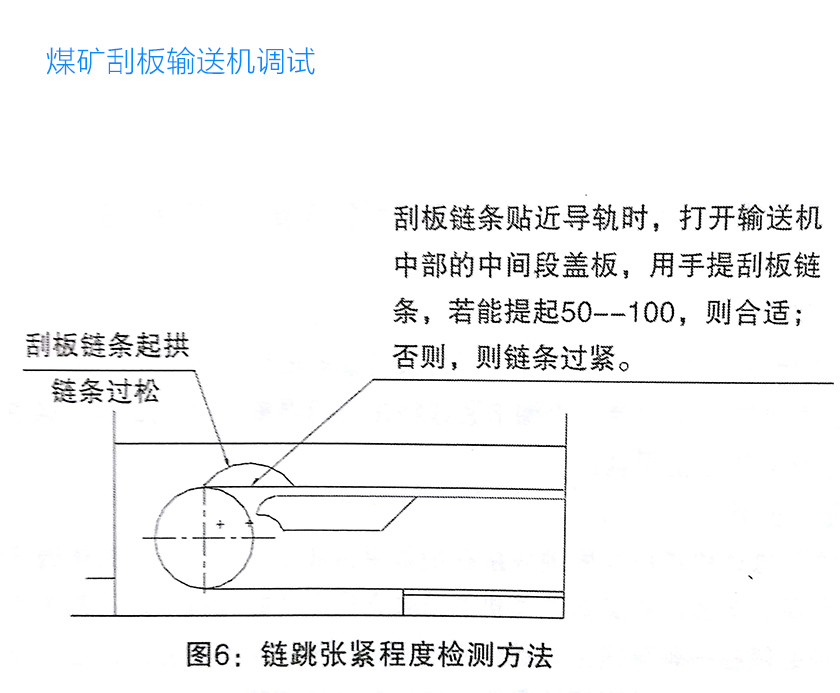

机尾部由机尾架、机尾轴、紧链装置、导链轮或机尾滚筒组成;导链轮用来改变刮板链方向;紧链装置用来调节刮板链松紧。

辅助装置包括紧链器、溜槽液压千斤顶和防滑装置等。

工作原理

煤矿刮板输送机将溜槽作为承受件，通过牵引实施循环运动，从机头到机尾结束，当电机启动后，传送部件开始运作，借助机头轴开始旋转，由此牵引刮板链，实现连续运转，物料在这种作用下意向溜槽方向。直到到达机头部分为止。

技术参数

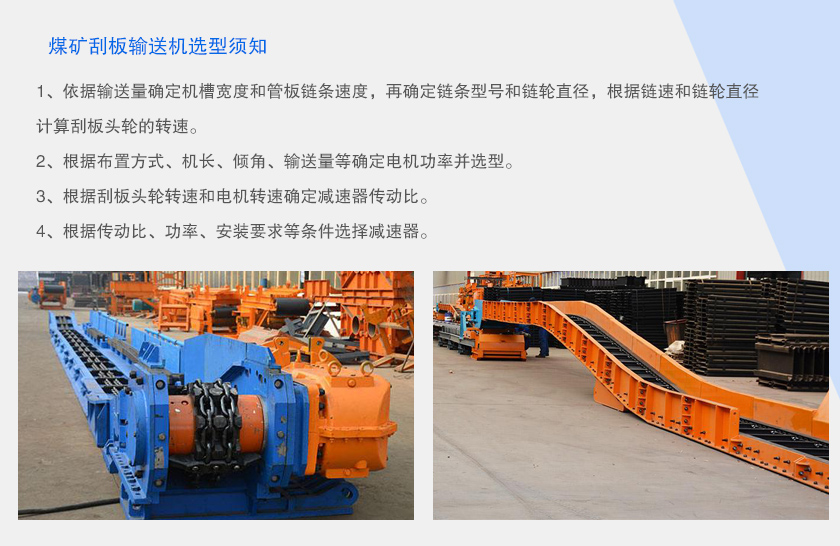

煤矿刮板输送机选型须知：

1、依据输送量确定机槽宽度和管板链条速度，再确定链条型号和链轮直径，根据链速和链轮直径计算刮板头轮的转速。

2、根据布置方式、机长、倾角、输送量等确定电机功率并选型。

3、根据刮板头轮转速和电机转速确定减速器传动比。

4、根据传动比、功率、安装要求等条件选择减速器。
