产品介绍

水泥螺旋上料机是用来输送水泥等粉状粉尘的输送设备，由电机经减速机驱动螺旋轴将粉料从仓体中送往粉料称中，水泥螺旋上料机分三节组装，每两节中间设有中间支承，螺旋叶片为变螺距叶片，以便于运输安装，上料机通过万向球铰吊挂于粉料仓出料口上。螺旋输送机另一端用钢丝绳吊挂在粉料仓上，每一节上均有检测孔和维修孔。 为了保证螺旋输送机正常工作，粉料不得有结块或异物，并应适当调整粉料卸料门，使粉料落量与螺旋输送机输送量相适应。

水泥螺旋上料机经常使用直径165、219、273、323、407mm，尺寸及角度可根据用户要求定制。

行业应用

水泥螺旋上料机主要用于输送水泥、粉煤灰、细砂等粉料及细微粒状干料。可用于混凝土搅拌站、沥青搅拌站、干粉砂浆生产线输送水泥、粉煤灰、矿粉、干砂等。

现场视频



突出优势

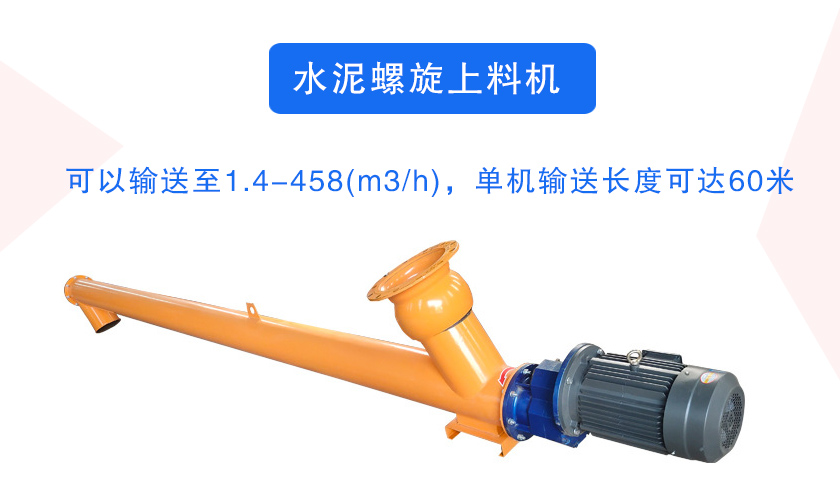

1、可以输送至1.4-458(m3/h)，单机输送长度可达60米。

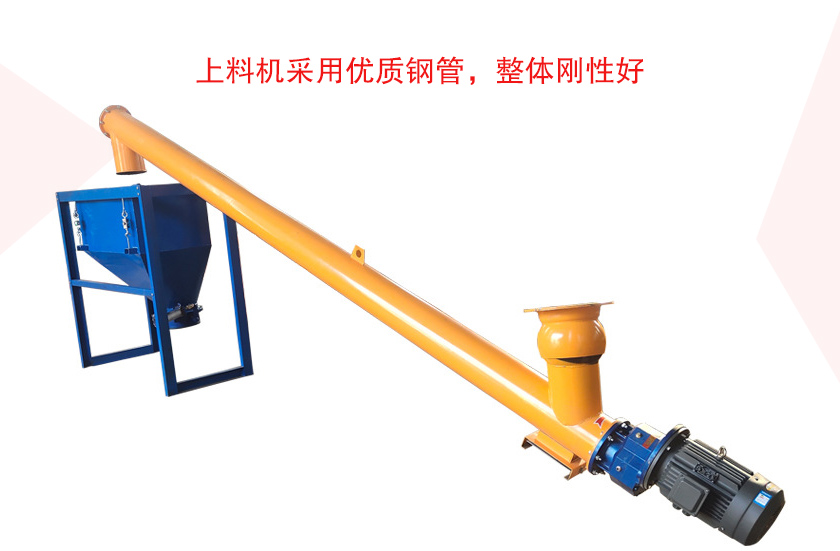

2、上料机采用优质钢管，整体刚性好。

3、双节距叶片，可减少水泥输送过程中被压缩的程度。

4、优质减速箱重型设计，具有转矩大、噪音低等特点。

5、可选万向球接，使安装调节转向更为方便。

6、一次成型螺旋叶片，双节距设计，绝不堵料。

结构与细节

水泥螺旋上料机主要有进、出料口、电机、减速机、输送管、螺旋叶片等部分组成。

进、出料口：可采用法兰连接、布装连接、布装吊杆连接、万向接口连接等多种形式。

输送管：外管连接处设置了防渗水装置，工艺孔也经过精心改良，避免由于雨水渗入引起管内水泥结块而造成堵料、闷机事故的发生。

减速机：采用减速机，重型设计，具有转矩大、噪音低

螺旋叶片：高强耐磨钢制作的连续式螺旋叶片，制作成形后螺距误差小于5mm且叶片表面光滑，了物料输送的均匀、稳定性，从而了物料计量的重复精度。

工作原理

水泥螺旋上料机正常工作时，由电机传动至减速箱带动螺旋轴转动，由螺旋叶片把物料推至前出料口，

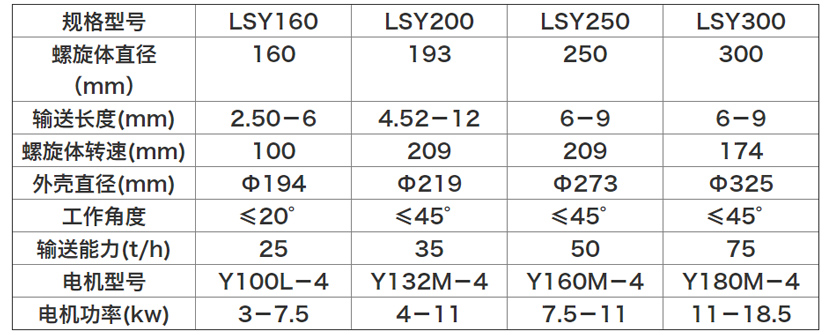

技术参数

水泥螺旋上料机选型须知

1、为了避免螺旋轴过分弯曲导致与外管摩擦，螺旋轴中部要加支承，还应进行绕度校核。中问支承是为减小螺旋输送轴的径向绕度而设置，这个部位工作条件恶劣。由于螺旋叶片在中间支承处间断，所以支承沿轴线方向的长度及横向尺寸应尽量减小，以防止物料在此处堵塞。这里的支承可采用支座轴承或法兰支座等形式。

2、为了防止物料的微小质粒进入轴承，这里要采取可靠的防尘与润滑设施，水泥螺旋上料机超载很敏感，易发生堵塞现象，为达到较好的输送状态，螺旋轴的螺距最好采取变螺距。下半部分的螺距要小于上半部分螺距，这种结构可防止物料超载堵塞现象。

3、各悬挂轴承应可靠地支承连接轴，不得使螺旋卡住或压弯，悬挂轴承应安装在连接轴的中心点，其端面距两螺旋管轴端面的间隙应大于10mm 。
