U型槽式螺旋输送机

发布时间：2025-04-11 16:29:27 作 者：大汉机械

产品概述

U型槽螺旋输送机是螺旋输送机的一种，U型螺旋输送机工作时，电机带动旋转的螺旋叶片将物料推移而进行输送，螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。U型螺旋输送机广泛应用于粮食、化工、建材、冶金、矿山、电力等部门，主要用于输送小颗粒状、粉状、小块状物料。不适宜输送易变质、黏性较大易结块以及含水量较大的物料。

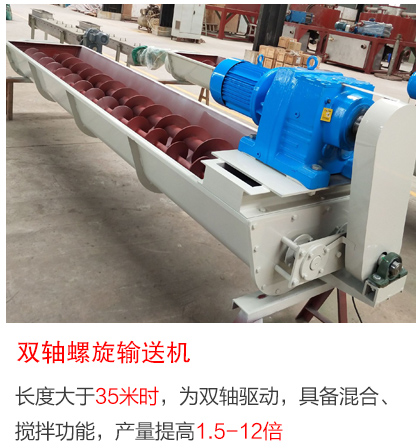

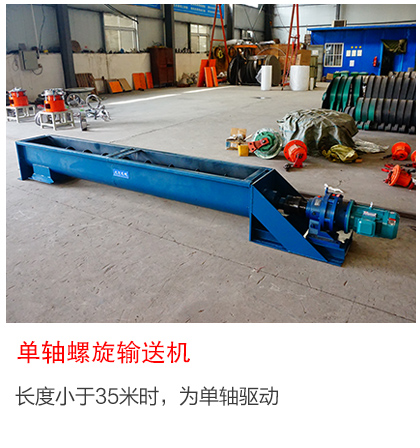

u型槽式螺旋输送机长度小于35m时，为单轴驱动螺旋，长度大于35m时，为双轴驱动螺旋。

适用范围

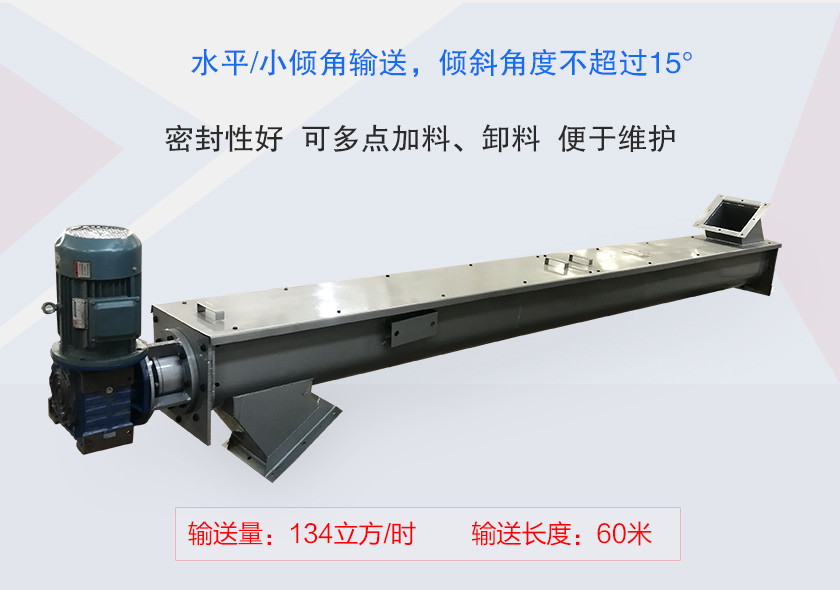

U型槽式螺旋输送机可以用于输送粉状、颗粒状或小块状物料，如水泥、煤粉、灰、渣、粮食等，广泛应用与建材、化工、电力、冶金、煤炭、粮食等行业。适合水平或小倾角输送，倾斜角度一般不跨越15°，工作环境温度通常为-20～40℃,输送物料的温度一般为-20～80℃

粉状物料: 如水泥、粉煤灰、石灰粉、面粉、淀粉、化工粉末、塑料粉末等小颗粒度物料，流动性较好。

颗粒状物料: 如沙子、谷物、化肥颗粒、塑料颗粒、小颗粒状化工原料、种子等，适合短距离和中等距离的输送。

小块状物料: 如小块煤、小块矿石、动物饲料等，能够适应不同块度物料的输送要求。

产品特点

U型槽式螺旋输送机是适宜小范围作业，输送稳定，在输送场地限制的情况下可以很好的发挥作用。其主要优势如下：

1、密封性能好，对于粉尘较大以及对环境有要求的场合具有极大的优势，可以避免输送过程中扬尘现象的发生。

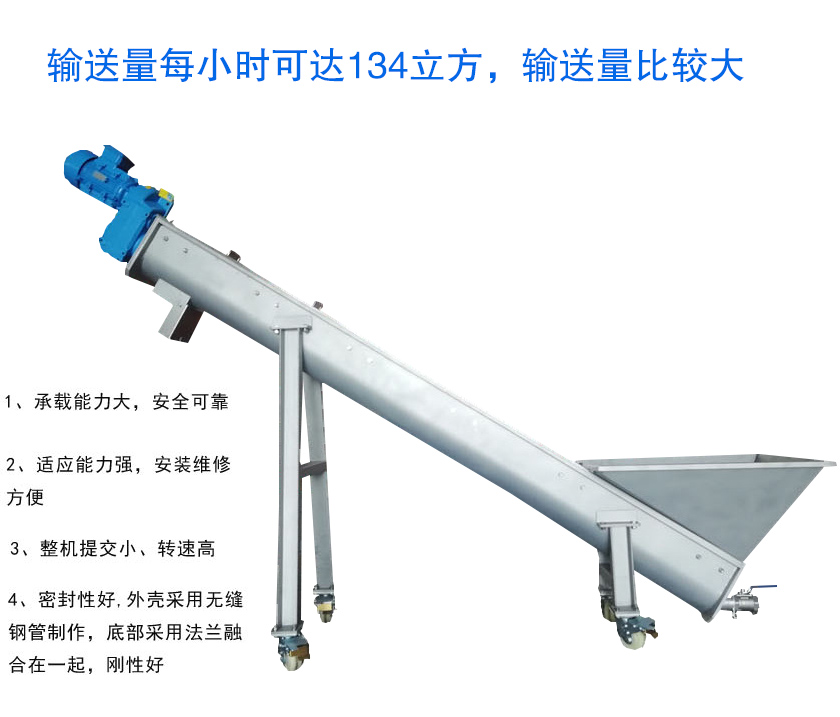

2、输送量每小时可达134立方，输送量比较大。

3、中间可多点进料、卸料，操作方便。

4、上盖可拆卸，便于维护。

产品结构

U型槽式螺旋输送机的结构相对简单，主要由U型槽体（内部结构）、螺旋组件（螺旋叶片和螺旋轴）、进料口（根据客户现场实际尺寸）、出料口（根据客户现场实际尺寸）、驱动装置（电机减速机）和支撑部件（联轴器、支架、盖板、吊瓦、尾轴承）组成。其设计特点是开放式的U型槽，方便物料的进入和观察，适用于多种散状物料的水平或小倾角输送。

技术参数

规 格		主要技术性能	驱动装置	驱动装置			重量(kg)
直径	长度(m)	产量(水泥) t/h	转速(min)	减速机		电动机
				型号	速比	功率(kw)
U 200	-10	9	60	ZQ250	23.34	1.1	726
U 200	-20	9	60	ZQ250	23.34	1.5	1258
U 250	-10	15.6	60	ZQ250	23.34	2.2	960
U 250	-20	15.6	60	ZQ250	23.34	3	1750
U 300	-10	21.2	60	ZQ350	23.34	3	1373
U 300	-20	21.2	60	ZQ350	23.34	4	2346
U 400	-10	51	60	ZQ400	23.34	5.5	1911
U 400	-20	51	60	ZQ500	23.34	11	2049
U 500	-10	87.5	60	ZQ400	23.34	7.5	2381
U 500	-20	87.5	60	ZQ650	23.34	18.5	5389
U 600	-10	134.2	45	ZQ750	23.34	22	3880
U 600	-10	134.2	45	ZQ850	23.34	55	7090

生产厂家

大汉机械是一家专注于振动筛分设备及输送设备研发、生产与销售的企业，产品涵盖螺旋输送机、振动筛、提升机等多种类型。公司以技术创新为核心，致力于为客户提供高效、可靠的输送解决方案。其U型槽式螺旋输送机作为核心产品之一，凭借稳定的质量和良好的性能，在市场上获得了较高的认可度。

定制化服务:根据客户需求，提供材质（碳钢或不锈钢）、螺旋轴（有轴/无轴、单轴/双轴）、进出口距离、进料口尺寸等定制化服务，满足不同工况需求。

技术支持:公司拥有经验丰富的技术团队，可为客户提供从方案设计、设备选型到安装调试的全流程技术支持。

如需进一步了解产品详情或技术参数，可通过以下方式联系大汉机械：

全国统一销售热线：0373-2682333

公司官网：可访问大汉机械官方网站获取更多产品信息。

售后服务

每台设备都有自己的身份编码，从出厂开始，会有专门的售后人员对设备的安装、使用、维护情况进行跟踪，随时解答客户遇到的问题。另外若是有出差人员到贵公司附近，还会上门进行设备的保养服务。
