产品介绍

小型螺旋上料机顾名思义就是小型号的螺旋上料机，是针对较小输送量的用户而设计的，从输送物料位移方向的角度划分，小型螺旋输送机分为水平/倾斜/垂直式三大类型，主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升，该机不适宜输送易变质、粘性大、易结块或高温、怕压、有较大腐蚀性的特殊物料。

应用行业

小型螺旋上料机适用于建材、化工、电力、冶金、煤炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥、粮食等。

突出优势

1、在较小空间内输送大量物料，输送能力达458m3/h。

2、借助物料的内摩擦力，变推动物料为拉动，使其与皮带输送机相比节电50%。

3、全密封的机壳使粉尘无缝可钻，可避免粉尘污染。

4、工艺布置灵活，可高架、地面或地坑布置，可水平或爬坡(≤15°)安装，也可同机水平加爬坡安装，可多点进出料。

5、使用费用低，节电且耐用，费用低(约为螺旋输送机的1/10)，能确保主机的正常运转，以增加产出、降低消耗、提高效益。

细节与结构

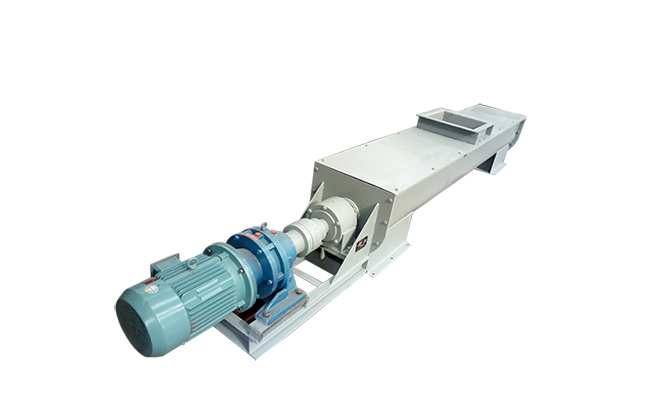

小型螺旋上料机由驱动装置，机壳、盖板、螺旋轴、螺旋叶片、进料口、出料口等部件组成。

工作原理

小型螺旋送料机由驱动装置、头节、中间节、尾节、头尾轴承、进出料装置等几部分组成，小型螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作，头部及尾部轴承移至壳体外，吊轴承采用滑动轴承设有防尘密封装置，轴瓦一般采用粉末冶金，输送水泥采用毛毡轴瓦，吊轴和螺旋轴采用滑块连接。

技术参数

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直径（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
转速（r/min）	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速（r/min）	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速（r/min）	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速（r/min）	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
